概述

笔记本触控板一般有三种连接方式：

  • I2C 连接
  • SMBus 连接
  • PS2 连接

VoodooRMI 主要应用于通过 SMBus 和 I2C 连接的触控板，源码基于 Linux 版 Synaptic RMI 驱动程序。
⚠️ 注意：根据触控板功能选择 I2C 或 SMBus，不可同时使用两种通道。

驱动特性

  • Force Touch 模拟（按压触控板时增加手指压力反馈）
  • 三指和四指手势支持
  • PS2 Passthrough 上的轨迹点功能
  • 兼容 SMBus 或 I2C 连接的触控板

兼容性

SMBus

macOS

  • 需 VoodooPS2 ≥ 2.2.0
  • 在 IORegistryExplorer 中验证：
    ApplePS2SynapticsTrackpad → Intertouch Support = True
  • 在系统日志中检测：
    VoodooPS2Trackpad: Trackpad supports SMBus operation (需 sudo dmesg)

Windows
在设备管理器中检查：

  • Synaptics SMBus 设备

I2C

macOS

  • 需 VoodooI2C ≥ 2.5
  • 在 IORegistry 中验证：
    • VoodooI2CHIDDevice 的 HIDDescriptor 包含 VendorID 0x6cb
      或
    • 父设备名包含 SYN/SYNA

Windows
在设备管理器中：

  1. 检查 "HID 兼容的触摸板"
  2. 属性中确认：
    • General → Location 显示 "I2C HID Device"
    • Details → Hardware IDs 包含 VID_06CB（或 SYN/SYNA）

版本需求

SMBus

  • VoodooPS2 ≥ 2.2.0（建议 ≥ 2.2.5，最好是最新版本，适用于 HP Elitebook 等多路复用 PS2 控制器设备）

I2C

  • VoodooI2C ≥ 2.5
  • 按文档确认是否需要 GPIO pinning
  • 轮询模式可正常工作

VoodooSMBus 说明

VoodooRMI 已包含 VoodooSMBus。若需自建，请从 VoodooSMBus git repo 的 Dev 分支构建。

安装指南

必需 Kexts（添加至引导加载程序 Clover/OpenCore）

通用组件

VoodooRMI.kext
VoodooRMI.kext/Contents/PlugIns/VoodooInput.kext

SMBus 触控板

VoodooSMBus.kext
VoodooRMI.kext/Contents/PlugIns/RMISMBus.kext

I2C 触控板

VoodooI2C.kext
VoodooRMI.kext/Contents/PlugIns/RMII2C.kext

VoodooPS2 配置

启用组件

  • [x] VoodooPS2Controller.kext
  • [x] VoodooPS2Mouse.kext
  • [x] VoodooPS2Keyboard.kext
  • [x] VoodooPS2Trackpad.kext

禁用组件

  • [ ] VoodooInput.kext
    ⚠️ 如果不走 I2C 或者 SMBUS 通道的话，这个 voodooInput 也是需要勾选的，这里是用的 PS2 里插件的 VoodooInput。

OpenCore 用户注意事项

在 config.plist 中按此顺序加载 Kexts：

  1. VoodooInput.kext
  2. VoodooRMI.kext

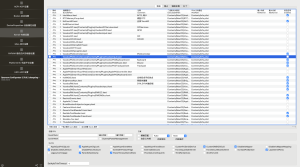

    实际操作截图

强烈建议

❌ 不要 将 Kexts 安装到以下系统目录：

  • /Library/Extensions (L/E)
  • /System/Library/Extensions (S/L/E)

资源和最后建议

驱动名称 说明 源项目下载地址
VoodooI2C.kext I2C触摸板/屏 驱动 https://github.com/VoodooI2C/VoodooI2C/releases
VoodooPS2Controller.kext PS2键盘/鼠标/触摸板 驱动，最常用 https://github.com/acidanthera/VoodooPS2/releases
VoodooInput.kext 提供Magic TrackPad 2触控模拟 https://github.com/acidanthera/VoodooInput/releases
VoodooSMBus.kext 提供SMBus支持 https://github.com/VoodooSMBus/VoodooSMBus/releases
VoodooRMI.kext Synaptic 触摸板/小红点驱动 https://github.com/VoodooSMBus/VoodooRMI/releases

上述各驱动在使用时，通常需要将其 plugin 中的kext 也启用，如上图 ps2controller 除了主 kext 勾选外，还勾选了插件中的键盘，鼠标，触控板，

如果全部使用 ps2controller，则还应当勾选其中的 voodooinput 插件。

对于示例，使用的 synatics 触控板，因此额外勾选 Voodoosmbus 和 voodooRMI 驱动和相应插件，具体见图。
